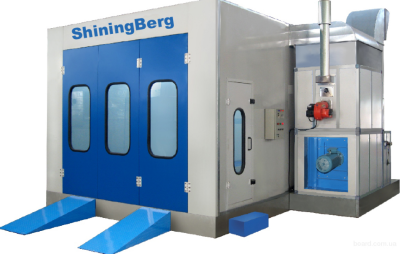

Фарбувальна камера ShiningBerg

Фарбувально-сушильна камера ShiningBerg призначена для фарбування легкових автомобілів цілком або частково. Камера є кабіною на металевій основі з вентиляторною групою для нагнітання надлишкового тиску повітря всередині кабіни і для забезпечення стійкого повітропотоку.

Камера працює в наступних режимах:
1. фарбування
У камері підтримується постійна температура +20°25°С залежно від фарби.
2. СУШКА
У камері підтримується постійна температура +60°80°С залежно від фарби і встановлених пластмасових деталей автомобіля.
3. ПРОДУВАННЯ
Короткочасний режим для видалення з камери летючих з'єднань і парів фарби, а також для остигання після сушіння

Кабіна складається з сендвіч-панелей, виготовлених з додатковим запасом міцності з товстого металу і наповнених пінополістиролом. Бічні світильники вмонтовані в панелі, кутові світильники розташовані по всій довжині камери. Всі світильники - LED зі зниженим енергоспоживанням та мають вибухозахищене виконання. Сендвіч-панелі по торцях посилені додатковими ребрами жорсткості, що значно продовжує термін їх експлуатації та виключає ситуації, коли від надлишкового тиску панель може бути видавлена повітрям. Також захистом від надлишкового тиску є бічні двері оператора.

Основа металева, повністю гратчаста підлога - 5 рядів решіток, навантаження на відбиток колеса 600 кг, під ґратами розташовані додаткові металеві панелі для точно розрахованого розподілу потік повітря всередині камери. Камеру можна за бажанням встановити на підлогу або в приямок.

Два мотори по 7,5 кВт виготовлені за найнадійнішою та перевіреною технологією на сьогоднішній день, яка забезпечує мінімальну шумність та вібрацію.

Дана конструкція "біличе колесо" є найнадійнішою в порівнянні з усіма іншими рішеннями.

У комплекті з камерою постачається повний комплект фільтрів, необхідних для повноцінної роботи.

Для введення камери в експлуатацію необхідно додатково придбати:

1)Вентиляційні короби - їхня кількість залежить від розмірів приміщення.

2) Провід для підключення пульта управління до електричного щитка довжина залежить від розмірів приміщення.

*Вентиляційні короби в комплект не входять
Зовнішні розміри камери (ДхШхВ): 7,0 х5, 3х3, 5 м.

Конструктивні особливості:
Кабіна складається з сендвіч-панелей, усередині яких знаходиться матеріал пінополістирол, завтовшки 50 мм.
Головна двері: тристулкові, розміром (ШхВ) 3,0 х 2,7 м.
Аварійні двері: (ШмВ) 0,8м 2,0м.
Складовий матеріал: сендвіч-алюміній. Підстава: рівна бетонна підлога; Основа камери: повністю решітчаста висота підлоги 30 см; Основа групи притоку заввишки 30 см; Максимальне навантаження: 600 кг на колесо. Освітлення: Верхній рівень: 40 ламп по 40 Вт; Нижній рівень: 16 ламп 40 Вт. Повітрообмін: 24000 м?/год; Швидкість потоку повітря 0,3? 0,35 м/сек.
Вентиляційні агрегати: система фільтрів: фільтр перед. очищення: ступінь фільтрації? 80%;
Стельовий фільтр: ступінь фільтрації? 98%; Фільтр задньої стінки: ступінь фільтрації? 95%.

Температура: Цикл фарбування: 20 ° С при -3 ° С; Цикл сушіння: 60 ° /80 ° С; Температурні режими: Пальник RIELLO G20; Теплова потужність: 200 квт; Рециркуляція: 90% теплого повітря.
Живлення: електрична трифазна мережа напругою: 380 В, 10,5 кВт, 26 А.

Доставка камери на об'єкт та монтаж - за договором

Стандартна комплектація:
- один припливний вентилятор та один витяжний по 7,5 квт.
- теплообмінник;
- дизельний пальник RIELLO G20;
- решітчасте мет. основа з рядами грат
- 2 в'їзні аппарелі;
- 3-стулкові в'їзні ворота та сервісні двері;
- пофарбовані стінові панелі з наповнювачем із пінопласту;
- 8 верхніх світильників по 3 лампи у кожному=24 шт; та бічні
- Електричний пульт управління;
- стельовий фільтр тонкого очищення;
- Підлоговий фільтр для поглинання туману забарвлення;
- фільтр попередньо очищення.

Технічні характеристики:
Габарити:
внутрішні (ГхШхВ), мм - 6900х3900х2650
зовнішні (ГхШхВ), мм - 7000x5350x3400
в'їзні аппарелі (ШхД), мм - 520х2000
двері для персоналу (ШхВ), мм - 650х1800

Тепловентиляційний агрегат: продуктивність вентилятора, м3/год - 21000 двигун припливної вентиляції та витяжний, кВт - 7.5-2 шт теплова потужність пальника, ккал/год - 180000 макс. температура в кабіні, °С - 80 витрата дизельного палива на робочий цикл, кг - 6-8 Потужність ламп освітлення, Вт - 864 Загальна споживана потужність, кВт - 16 Електроживлення - 3ф.x380-400В/50Гц Вантажопідйомність підлоги - 600 кг/колесо.
